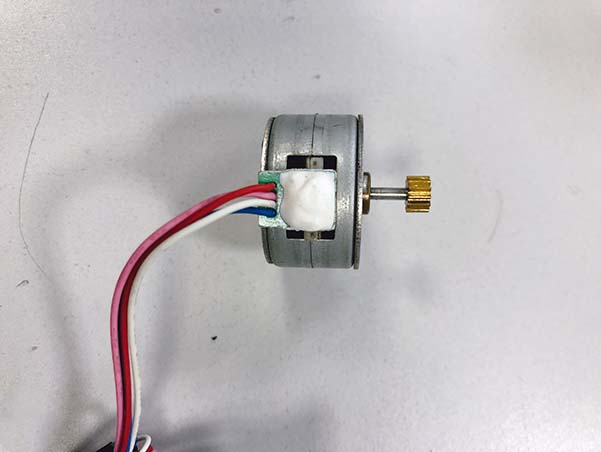

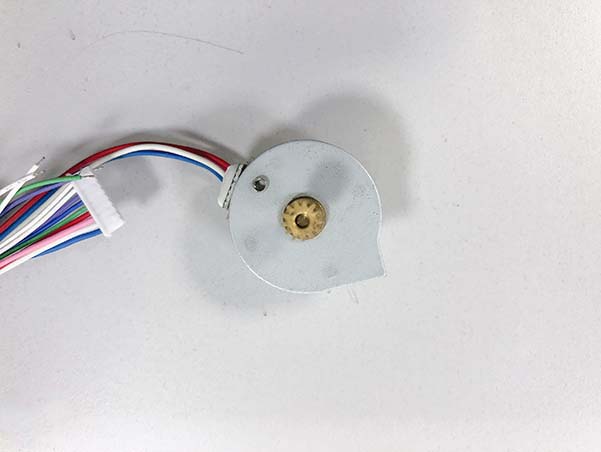

永磁PM步進電機25BY46-4
技術參數
電機型號 | 步距角 | 電壓 | 電阻 | 電流 | 驅動電路 | 勵磁方式 | 牽出轉矩 | 絕緣電阻 | 絕緣耐壓 |
25BY46 | 15°/step | 24V | 16Ω | 300mA | 雙極性 | 2-2相 | 參考下方矩頻曲線 | ≥100MΩ | AC 500V 1min |
25BY46 | 15°/step | 24V | 30Ω | 300mA | 雙極性 | 2-2相 | 800Hz≥7.84mN·m | ≥100MΩ | AC 500V 1min |
25BY46 | 15°/step | 5V | 8Ω | / | 雙極性 | 2-2相 | 500Hz≥6.27mN·m | ≥100MΩ | AC 500V 1min |
25BY46 | 15°/step | 12V | 10Ω | / | 雙極性 | 2-2相 | 600Hz≥14.9mN·m | ≥100MΩ | AC 500V 1min |
機械尺寸

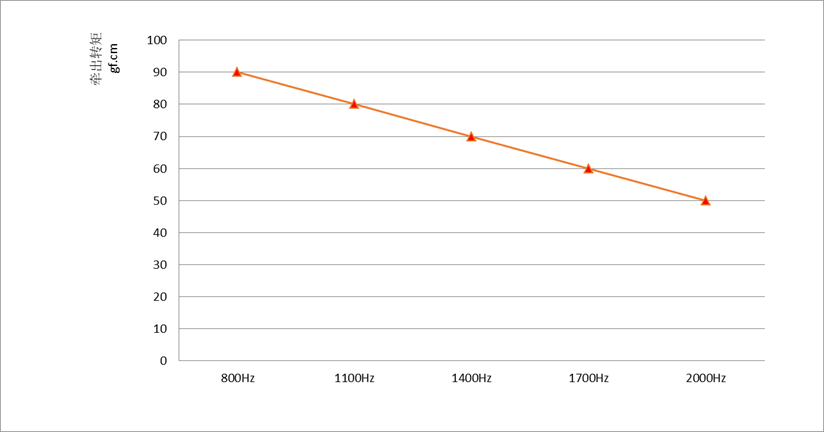

矩頻曲線
